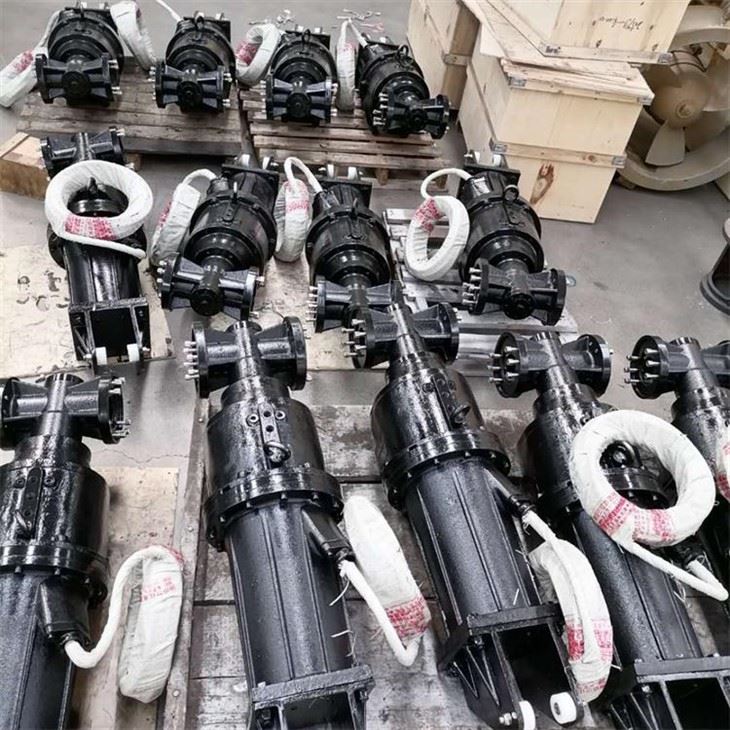

บูสเตอร์ไหลใต้น้ำ

พารามิเตอร์ทางเทคนิคหลัก
กำลังมอเตอร์ 1.5kW
ความเร็วใบพัด 56rpm
เส้นผ่านศูนย์กลางใบพัด 1400 มม
ระดับการป้องกันมอเตอร์ IP68
ฉนวนมอเตอร์ระดับ F

ตัวเร่งการไหลความเร็วต่ำ-ของ QJB ใช้สำหรับการกวนความเร็วต่ำ-ในถังบำบัดทางชีวภาพ ถังเติมอากาศ หรือถังไร้อากาศ สร้างการไหลของน้ำที่แรงและมีการไหลในแนวสัมผัสต่ำ ซึ่งสามารถนำไปใช้สำหรับการไหลเวียนของน้ำในสระและขั้นตอนไนตริฟิเคชัน ดีไนตริฟิเคชัน และดีฟอสฟอไรเซชัน เพื่อสร้างการไหลของน้ำ เพื่อให้โคลนและน้ำในสระผสมกันอย่างสมบูรณ์โดยไม่ก่อให้เกิดตะกอน

QJB เงื่อนไขการใช้ตัวเร่งการไหลความเร็วต่ำ-
เครื่องดันไหลความเร็วต่ำ-ของ QJB เหมาะสำหรับการบำบัดน้ำเสียในครัวเรือนและน้ำเสียอุตสาหกรรมต่างๆ อุปกรณ์สามารถทำงานได้ตามปกติและต่อเนื่องภายใต้เงื่อนไขต่อไปนี้:
อุณหภูมิปานกลางไม่เกิน 40 องศา;
ค่า pH ของตัวกลางอยู่ระหว่าง 5 ถึง 9;
ความหนาแน่นปานกลางไม่เกิน 1150 กก./ลบ.ม.
การดำเนินการใต้น้ำระยะยาว- ความลึกในการดำน้ำโดยทั่วไปไม่เกิน 20 เมตร

ประสิทธิภาพทางเทคนิคของตัวเร่งการไหลความเร็วต่ำ-ของ QJB

1. ปริมาตรสระคือ 1,000-3,000m3 และความหนืดสามารถเข้าถึง 50CP ปริมาตรสระคือ 500-700m3 และความหนืดสามารถเข้าถึง 1,000CP
2. เครื่องผสมแบบจุ่มทำงานได้อย่างราบรื่นและมั่นใจได้ว่าไม่มีการติดขัด ความเมื่อยล้า การสั่นสะเทือนและปรากฏการณ์อื่น ๆ
3. เครื่องผสมใต้น้ำจะต้องผ่านการทดสอบแรงดันอากาศแบบปิดผนึกก่อนออกจากโรงงาน แรงดันทดสอบคือ 3 กก./ตร.ม. และไม่มีการรั่วไหลเป็นเวลา 5 นาที
4. เครื่องผสมใต้น้ำใช้โครงสร้างซีลเชิงกลสองชั้นและอุปกรณ์ซีลปาก ซีลเชิงกลช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ภายใน 8,000 ชั่วโมงโดยไม่ต้องเปลี่ยน
5. สายเคเบิลนำ-ออกของเครื่องผสมใต้น้ำใช้สายเคเบิลอ่อนหุ้มยาง YZW- ใน GB5013.2 หรือสายเคเบิลอื่นๆ ที่มีประสิทธิภาพเหมือนกัน ความยาวการกำหนดค่ามาตรฐานของยูนิตเดียวคือ 10 ม. หัวซีลสายเคเบิลถูกวัลคาไนซ์เพื่อป้องกันไม่ให้ปลอกสายเคเบิลเสียหายและมีน้ำซึมเข้าไปในมอเตอร์
6. พื้นผิวของเครื่องผสมแบบจุ่มถูกพ่นด้วยสีป้องกันการกัดกร่อน- และพื้นผิวมีความสดใส ปราศจากคราบ การกระแทก รอยแตก และปรากฏการณ์อื่นๆ ไพรเมอร์ของตัวเรือนมอเตอร์คือพีวีซีอีพอกซีเรซินและพื้นผิวเป็นสียางคลอรีน
7. ห้องน้ำมันของเครื่องผสมใต้น้ำมีอุปกรณ์ป้องกันการรั่วไหลแบบซีล
8. สายไฟสอง-สี (สีเหลือง/เขียว) ในสายเคเบิลนำ-ออกของเครื่องผสมใต้น้ำได้รับการระบุว่าเป็นสายดิน และการเชื่อมต่อมีความน่าเชื่อถือ เครื่องหมายกราวด์นั้นชัดเจนและไม่ลบง่ายตลอดอายุการใช้งาน
9. ใบมีดและโรเตอร์ของเครื่องผสมใต้น้ำมีความสมดุล และความแม่นยำของความสมดุลคือ G6.3
10. เครื่องผสมใต้น้ำสามารถหมุนได้ภายใน 120 องศาในทิศทางแนวนอน และสามารถปรับมุมการไหลได้ตามต้องการ

อายุการใช้งานของตัวเร่งการไหลความเร็วต่ำ-ของ QJB

ภายใต้เงื่อนไขที่กำหนด เวลาทำงานเฉลี่ยของเครื่องผสมใต้น้ำก่อนเกิดข้อผิดพลาดครั้งแรกจะต้องไม่น้อยกว่า 10,000 ชั่วโมง และอายุการใช้งานของเครื่องทั้งหมดไม่น้อยกว่า 15 ปี

การออกแบบโครงสร้างของตัวเร่งการไหลความเร็วต่ำ-ของ QJB
1. กล่องรวมสัญญาณ: กล่องรวมสัญญาณถูกปิดผนึกอย่างสมบูรณ์และแยกออกจากของเหลวและชิ้นส่วนมอเตอร์โดยรอบ การทำความเย็น: สเตเตอร์ของมอเตอร์ถูกระบายความร้อนด้วยของเหลวที่อยู่รอบๆ
2. ตัวลด: ใช้การส่งผ่านเกียร์พื้นผิวฟันแข็งเพื่อลดความเร็วของใบพัด โครงสร้างการออกแบบมีขนาดกะทัดรัด รูปลักษณ์สวยงามและเรียบเนียน และความสามารถในการรับน้ำหนักก็แข็งแกร่ง เครื่องยนต์หลักมีการสั่นสะเทือนเล็กน้อยและการทำงานที่มั่นคงในขณะที่สตาร์ท เสียงต่ำ อัตราทดเกียร์ได้รับการจัดเกรดอย่างประณีตและอัตราส่วนความเร็วมีขนาดใหญ่ ซึ่งสามารถปกป้องมอเตอร์และแบริ่งได้ดีและมีอายุการใช้งานยาวนาน

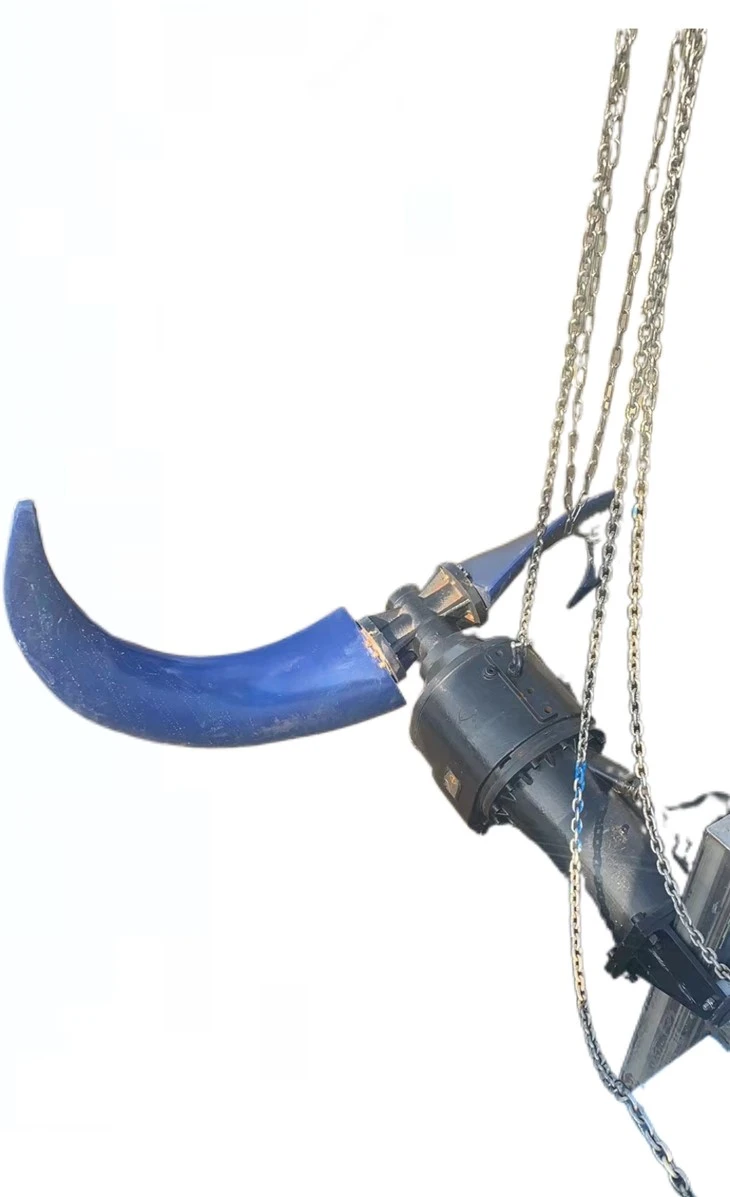

3. ใบมีด: ใบมีดเป็นรูปกล้วยคู่-และหล่อด้วยโพลียูรีเทนความหนาแน่นสูง- เพื่อป้องกันไม่ให้ใบมีดหัก ขอบทางเข้าของใบมีดงอไปด้านหลังและมีประสิทธิภาพการทำความสะอาดอัตโนมัติ น็อตล็อคแบบแปลน-ถูกยึดไว้กับเพลา ซึ่งง่ายต่อการถอดและเปลี่ยนระหว่างการยกและการบำรุงรักษา
4. มอเตอร์: ใช้มอเตอร์เหนี่ยวนำกรงกระรอกที่จมอยู่ใต้น้ำทั้งหมด โดยมีขดลวดสี่-ของมอเตอร์ใต้น้ำ ระดับ S1 และฉนวนขดลวดสเตเตอร์ที่ระดับ F พร้อมระดับการป้องกัน IP68 มอเตอร์สามารถกวนตัวกลางที่อุณหภูมิ 40 องศาได้อย่างต่อเนื่อง และอุณหภูมิที่เพิ่มขึ้นเฉลี่ยของขดลวดสเตเตอร์ไม่เกิน 85 องศา สามารถสตาร์ทได้อย่างน้อย 12 ครั้งต่อชั่วโมงโดยไม่ก่อให้เกิดผลเสียใดๆ ในระหว่างการดำเนินการ จะไม่มีปรากฏการณ์โอเวอร์โหลด ทำให้มั่นใจได้ว่าการทำงานจะต่อเนื่องและไม่ต่อเนื่อง แรงดันไฟฟ้าที่กำหนดคือ 380V, 3- เฟส, 50Hz ความผันผวนของแรงดันไฟฟ้าที่อนุญาตของมอเตอร์คือ ±10%
5. ห้องเก็บน้ำมัน: หล่อลื่นและทำให้อุปกรณ์ซีล บ่าแบริ่ง และตัวลดขนาดระหว่างมอเตอร์กับของเหลวเย็นลง ห้องเก็บน้ำมันมีบทบาทในการดูดซับแรงกระแทกและความเงียบ สามารถฝังอุปกรณ์ถุงลมนิรภัยเพื่อลดและลดแรงดันที่เพิ่มขึ้นในห้องน้ำมันได้
6. ตลับลูกปืน: เพลามอเตอร์รองรับด้วยตลับลูกปืนสองตัว ตลับลูกปืนรองรับเป็นตลับลูกปืนเม็ดกลมแถวคู่- ตลับลูกปืนหลักเป็นตลับลูกปืนเม็ดโค้งสองแถว- เพลาใบพัดรองรับด้วยตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวคู่-และตลับลูกปืนลูกกลิ้งทรงกระบอก แบริ่งถูกแยกออกจากของเหลวที่กวนและหล่อลื่นด้วยจาระบี อายุการใช้งานของตลับลูกปืนตัวกวนมากกว่า 60,000 ชั่วโมง
7. ซีลเพลา: เครื่องผสมประกอบด้วยซีลเชิงกลสองตัวและซีลปาก วัสดุอุปกรณ์ปิดผนึก: ทังสเตนคาร์ไบด์-ทังสเตนคาร์ไบด์
8. ซีลเชิงกล: แต่ละเพลาติดตั้งระบบซีลเชิงกลเพลาหมุนอิสระแบบอนุกรม-ประเภท- และอุปกรณ์ซีลทำงานในถังน้ำมัน อายุการใช้งานการออกแบบของซีลเชิงกลนั้นมากกว่า 25,000 ชั่วโมง
9. ระบบการตรวจสอบ: มีการติดตั้งสวิตช์ความร้อนสองตัวในขดลวดสเตเตอร์ สวิตช์เทอร์มอลทำงานที่ 125 องศา ภายใต้สถานการณ์ปกติ อุณหภูมิของมอเตอร์จะต้องไม่เกิน 85 องศา หลังจากร้อนเกินไป มอเตอร์จะหยุดหมุนและแจ้งเตือน เซ็นเซอร์ตรวจจับน้ำรั่วใช้เพื่อตรวจจับน้ำในห้องสเตเตอร์ เมื่อเซ็นเซอร์ตรวจจับน้ำรั่ว มอเตอร์จะหยุดหมุนและแจ้งเตือน
10. ระบบควบคุม (ผู้ใช้-กำหนดค่าได้): กล่องควบคุมสามารถตระหนักถึง-การป้องกันอุปกรณ์ด้วยตนเอง พร้อมฟังก์ชันป้องกันความร้อนสูงเกินไป กระแสไฟเกิน และการป้องกันการรั่วไหล และสามารถจองอินเทอร์เฟซ PLC ได้

วัสดุหลักของทรัสเตอร์ไหลความเร็วต่ำ-ของ QJB
ที่อยู่อาศัย:เหล็กหล่อสีเทา GG25
ใบพัด:โพลียูรีเทนคอมโพสิต
เพลาหลัก:สแตนเลส 2Cr13
ซีลเครื่องกล:ทังสเตนคาร์ไบด์-ทังสเตนคาร์ไบด์
แกนนำ:เหล็กคาร์บอน หรือ สแตนเลส ASTM304 (ผู้ใช้สามารถเลือกวัสดุได้เอง)
วงเล็บยก:เหล็กคาร์บอน หรือ สแตนเลส ASTM304 (ผู้ใช้สามารถเลือกวัสดุได้เอง)
โซ่ยก:เหล็กคาร์บอน หรือ สแตนเลส ASTM304 (ผู้ใช้สามารถเลือกวัสดุได้เอง)
วัสดุซีลแบบคงที่:ยางไนไตรล์
ตัวยึด:สแตนเลส ASTM304
แบริ่ง:แบริ่งเอ็นเอสเค

QJB ช่วงการจับคู่ทรัสเตอร์ไหลความเร็วต่ำ-
ใบพัดใต้น้ำที่ประกอบอย่างสมบูรณ์:
มอเตอร์ใต้น้ำ
อุปกรณ์ยกครบชุด ไกด์ร็อด ขายึด โซ่ยก ฯลฯ
สายดำน้ำ 10 ม. กล่องรวมสัญญาณ
อุปกรณ์เชื่อมต่อทั้งหมด
